ASMBL, imprimir con una FDM y mecanizar al mismo tiempo

Suena a ciencia ficción pero ahora con el sistema ASMBL creado por la empresa británica E3D es posible imprimir una pieza con una FDM y mecanizarla al momento.

Sí, hace ya tiempo que existen las impresoras FDM multifunción, capaces de imprimir, grabar con láser o mecanizar con un sistema de CNC integrado.

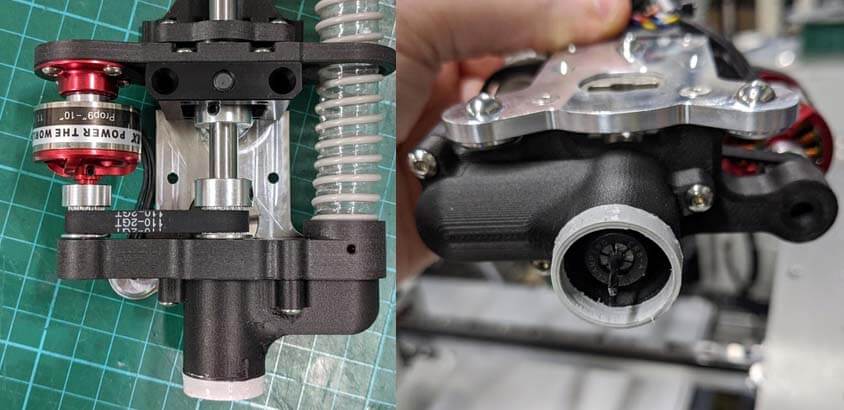

Lo que presenta ahora E3D es un añadido a su sistema Motion System and ToolChanger -ya presentado hace un año-, un trabajo que comenzaron en 2016 -la foto que ilustra el artículo es el primer prototipo-.

Se trata del sistema ASMBL -Additive Subtractive Manufacturing By Layer, fabricación aditiva y sustractiva por capa- que combina un cabezal de impresión 3D FDM con un cabezal de mecanizado en la misma impresora y que se pueden utilizar al mismo tiempo.

¿Cómo?

Sí, y es que el cabezal de mecanizado con la fresa se monta en el lugar donde normalmente montaríamos un segundo extrusor en un sistema IDEX.

Para controlar la fresadora es necesario un G-Code que se debe generar, aunque ya existe un plug-in de Fusion360 para generarlo. ¡Genial! Y lo puedes descargar de aquí.

La idea es imprimir la pieza con el cabezal FDM y, al acabar, activar el cabezal de mecanizado con la fresa para rematar la pieza, sin sacarla de la cama de impresión.

El ASMBL es una pequeña fábrica portátil de piezas listas para usar

El resultado es una pieza acabada, con ángulos rectos, superficies totalmente planas y lisas, y sin líneas de impresión. De momento el sistema no puede mecanizar el interior de la pieza, solo la parte externa.

Este sistema es experimental pero ya está disponible para los usuarios. Para tener el ASMBL necesitarán comprar la plataforma ToolChanger & Motion System en su tienda online, y añadirle el sistema de piezas del ASMBL que podrán hallar muy bien explicado en este enlace.

E3D lo lleva desarrollando desde el año 2016 experimentando con PEEK

El ASMBL está compuesto de una serie de piezas impresas en 3D -recomiendan que las imprimas en nylon con carbono- que podrás descargar de Thingiverse gratuitamente e imprimirlas en casa, más un hardware «de compra» con motor, cabezal de la fresadora, correas, controladora y demás.

Esta es la lista de piezas necesarias:

Motion System & ToolChanger x 1
ToolChanger Blank Tool Plate & Dock Kit x 1
CPAP Pipe x 1
39g – 1200kv CF2822 EMax Brushless Motor x 1
608ZZ Bearings x 2
MR93ZZ Bearing x 1
55T (110mm) Closed Loop GT2 Belt x 1
16T GT2 Pulley 3mm Bore x 1
20T GT2 Pulley 8mm Bore x 2
2mm Single Flute Cutter x 1
C8-ER8 100L Collet Chuck x 1
EMAX 12a SimonK Brushless ESC x 1
M3 Buton Head Screws x 7
8mm M3 Buton Head Screws x 6
5mm M3 Buton Head Screws x 4
Heatsink 22mm x 8mm x 2

Los más atrevidos que logren ensamblarlo y hacerlo funcionar ¡tendrán una increíble herramienta entre sus manos! Eso sí, no es precisamente barato ya que el coste solo de piezas ya supera los 3.000 euros…
