Uniz Slash Plus, puesta en marcha y primera impresión

impresion3daily uniz slash plus

Nacida de una campaña de Kickstarter, llega la hora de la verdad de la puesta en marcha y primera impresión de la Uniz Slash Plus.

Esta marca de origen chino, Uniz, comercializa una de las impresoras más completas del mercado, las Slash, de aspecto más profesional y a un precio bastante ajustado a lo que ofrece.

En su oferta de impresoras de sobremesa DLP LCD LED se halla la antigua Slash OL -descatalogada, la Slash Plus/UDP, la Slash Pro/UDP y dentro de poco la DJ2.

La Slash Plus es la que nos ocupa hoy, aunque todas las Slash comparte la misma base con diferencias técnicas. No nos extenderemos con su descripción, ya que fue objeto de un artículo.

Para comenzar hay que descargar e instalar en un PC lel programa del slicer Uniz Software, o bien la app para smartphone.

La impresora debe conectarse a un ordenador o dispositivo móvil -smartphone- por USB, wifi -no reconoce el wifi de 5 GHz- o Ethernet y la gobernaremos a través de la app o del Uniz Software. No se puede imprimir sin ordenador; hay que enviar la orden y el archivo.

La impresora y el PC o smartphone deben estar conectados a la misma wifi si se maneja de manera inalámbrica.

La Slash Plus no dispone del modo UDP que si tiene la versión UDP, claro

Una vez ya se ha iniciado la impresión no es necesario el ordenador, pero para controlar el tiempo restante, el nivel de resina o la temperatura, es necesario el PC o el smartphone.

Volvamos a la puesta a punto. Instala la plataforma de impresión en la impresora -simple y rápido-, retira el plástico protector de la pantalla LCD, instala la cubeta y el sensor de nivel de resina con la tubería de dosado de la resina.

Revisa que todo esté limpio, sin roturas ni imperfecciones. A continuación instala la botella de resina -tiene dosificador automático, lento pero práctico. Sigue las instrucciones el fabricante

Ahora conecta la impresora a la corriente con el par de transformadores -un engorro-. Son grandes y pesados. Necesitarás una regleta con varios enchufes.

Una vez conectada arranca la impresora con el botón de puesta en marcha en la parte trasera derecha, al lado del enchufe de la corriente.

Ahora abre el Uniz Software y busca la impresora en el panel derecho. Si está conectada por USB al ordenador estará bajo el logo USB. Si es por wifi, tras el logo de wifi. Pulsa sobre el icono de la impresora -wifi o USB, recuerda- para desplegar un menú de control y ajustes de la impresora.

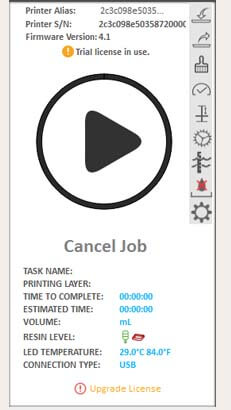

El menú emergente de control de la impresora.

En la nueva ventana del menú de control de la impresora tendrás un enorme botón de «play» para imprimir, y a la derecha una fila en vertical de pequeños botones para rellenar manualmente la cubeta, otro para vaciarla manualmente, botón de limpieza de la cubeta -no lo aconsejo-, comprobación de la fuente led, la configuración de la medida del eje Z, la calibración del eje Z, la activación del «autopump» para llenar o vaciar la cubeta de resina automáticamente y un botón de configuración.

Aquí verás muchos parámetros para configurarla. El primero que debes hacer es la calibración del eje Z. Sigue las instrucciones. Es fácil. Básicamente es llevar la plataforma de impresión en contacto con la pantalla LCD con ayuda del programa.

También podrás cambiar la conexión wifi pulsando en el icono de configuración -el última de abajo, en la parte derecha de la nueva ventana emergente de la impresora-. Y también podrás activar la webcam que tiene instalada y seguir la impresión de manera remota -debe estar conectada a Internet-.

Ya está todo configurado. Hora de imprimir en la Uniz Slash Plus.

Para pasar un archivo a la impresora: si ya tienes tu diseño en STL, abre el Uniz Software -la última versión actual es la 1.5- y lo importas a la aplicación. Una vez aquí debes posicionarlo en la cama de impresión ayudándote de los comandos mover o rotar en el lado izquierdo del interfaz del programa.

Recuerda que si el objeto a imprimir tiene caras sólidas muy grandes deberás colocar el objeto inclinado, para que el área sólida a imprimir en cada capa no tenga mucha superficie. Una vez colocado el objeto debes generar los soportes con el comando de generación de soportes, en la izquierda, bajo el de rotar.

Los soportes también tiene sus ajustes. La zona de contacto es ideal que sea muy pequeña, 0.5 o 0.6 mm. También debe haber bastantes soportes, ni muy pocos ni demasiados. Piensa que la impresora necesita de un soporte para comenzar a imprimir algo que, de otro modo, estaría en el aire.

Una vez generados llega la hora de crear las capas, con el comando justo debajo del de los soportes. Aquí ajustarás la resolución de las primeras capas de adhesión, y del resto de capas, la velocidad del motor, el tiempo de exposición de cada capa a la luz UV, la potencia de la fuente de led, etc…

El interfaz del Uniz Software para la configuración de las capas.

Solo esto ya merece un artículo aparte, porque aquí reside buena parte del éxito de la impresión. Pero os adelanto que con la resina de Uniz zABS Grey hemos comprobado que para un grosor de capa de 100 micrones se necesitan 5 segundos de exposición por capa, y para 50 micrones unos 4 segundos.

La primera capa de adhesión debe «cocerse» durante 15 segundos con zABS Grey de Uniz. También lo hemos comprobado. Ahora graba el archivo *uniz con todos estos parámetros generados; así podrás volverlo a imprimir sin repetir todos estos pasos.

Una vez configurados los parámetros de capa, le das a «Capa» para que se generen los slices o capas. En unos segundos tendrás las capas del objeto, el tiempo de impresión y la resina que consumirás.

A mejor resolución, más tardarás en imprimir. Y cuanta más altura tenga un objeto, más tiempo tardarás en imprimir. Recuérdalo.

Si todo es OK, llega la hora de imprimir. Llena la cubeta de resina con el primer el botón de arriba a la derecha del submenú de la impresora -el de llenado-. Pulsa y verás como se pone en marcha la bomba y comienza a fluir la resina. Cuando quieras pararlo vuelves a pulsar el mismo botón.

En la ventana de control de la impresora también verás dos iconos minúsculos de color verde, naranja o rojo. Son los iconos de estado de la botella de resina y de la cubeta, que indican su nivel de resina.

Una vez con todos los componentes en su sitio, la botella de resina colocada, la impresora conectada al PC y a Internet, calibrado el eje Z, y el software y archivo de impresión a punto, ya puedes imprimir. Cierra la tapa de la impresora.

Para ello le das al botón play -dentro de un círculo- del menú de control de la impresora. La impresora se activa, ya verás que comienza a emitir sonidos diferentes, y cuando esté lista parpadeará en verde el círculo de la parte delantera de la impresora. Pulsa este círculo de la impresora y comienza la impresión.

Y aquí se inicia toda una nueva aventura, ya que no pienses que imprimirás a la primera… Seguiremos más adelante con la solución de problemas de impresión. ¡Buena suerte!

Te dejamos el enlace de soporte de la página web oficial.
